在現代電子設備中，電源轉換芯片扮演著至關重要的角色。它們不僅決定了設備的供電效率，還直接影響到設備的性能和可靠性。G2363X-12芯片以其高性能、低成本的特點，成為眾多非隔離交直流轉換應用的理想選擇。本文將詳細介紹G2363X-12芯片的絲印信息、輸出功率表以及極限參數，幫助工程師更好地理解和應用這款芯片。

芯片概述

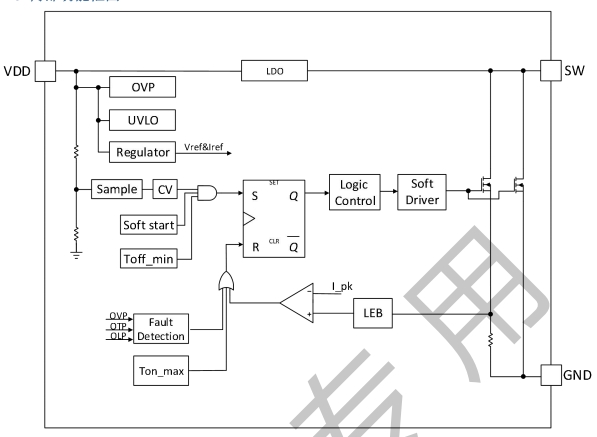

G2363X-12是一款專為非隔離交直流轉換設計的高性能電源芯片。它集成了高壓啟動電路、電流采樣電路和電壓反饋回路，極大地簡化了外圍電路設計，降低了系統成本和體積。該芯片適用于多種應用場景，包括小家電輔助電源、電機驅動輔助電源和智能照明輔助電源等。

絲印信息

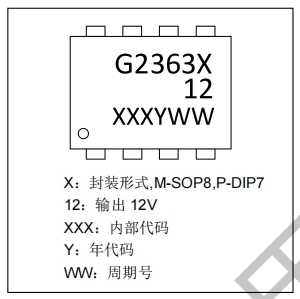

G2363X-12芯片的絲印信息是識別和追溯芯片生產批次的重要依據。絲印通常包含型號、封裝形式、年代碼和周期號等信息。例如，型號G2363M-12表示該芯片采用SOP8封裝，而G2363P-12則表示采用DIP7封裝。年代碼則標識了芯片的生產年份，從2013年到2038年分別用字母A到Z表示。這些信息對于質量控制和產品追溯至關重要。

輸出功率表

G2363X-12芯片的輸出功率表詳細列出了在不同輸入電壓范圍和拓撲結構下的推薦輸出功率和峰值功率。例如，在90~264VAC輸入電壓下，采用BUCK拓撲的G2363M-12芯片推薦輸出功率為12V300mA，峰值功率為12V400mA；而在相同輸入電壓下，采用Flyback拓撲的G2363M-12芯片推薦輸出功率為12V500mA，峰值功率為12V600mA。這些數據為工程師在設計電源電路時提供了重要的參考依據。

極限參數

極限參數是芯片在安全工作范圍內能夠承受的最大電氣和環境條件。了解這些參數對于確保芯片的可靠性和壽命至關重要。G2363X-12芯片的極限參數包括：

    VDD直流耐壓：-0.3V至22V，確保芯片在正常工作電壓范圍內穩定運行。

    功率MOS漏極脈沖電流：最大2A，限制了芯片在短時間內的最大電流承載能力。

    功率MOS漏極電壓：650V，這是芯片能夠承受的最大漏極電壓，適用于高電壓輸入場景。

    結工作溫度范圍：-40℃至150℃，表明芯片能夠在較寬的溫度范圍內正常工作。

    儲存溫度范圍：-55℃至150℃，確保芯片在儲存和運輸過程中的穩定性。

    管腳焊接溫度：260℃，這是焊接過程中管腳能夠承受的最高溫度，以避免焊接過程中損壞芯片。

    環境熱阻：SOP8封裝為90℃/W，DIP7封裝為70℃/W，這些參數反映了芯片在不同封裝形式下的散熱能力。

    ESD能力：HBM ±6KV，表明芯片具有較強的靜電防護能力，減少靜電對芯片的損害。

總結

G2363X-12芯片憑借其高性能、低成本和豐富的保護功能，成為非隔離交直流轉換應用的理想選擇。通過了解絲印信息，工程師可以快速識別芯片的型號和批次；而輸出功率表則為電源設計提供了明確的功率參考。極限參數的詳細說明則為芯片的安全使用提供了保障。在設計電源電路時，工程師應充分考慮這些參數，以確保電源系統的高效、穩定和可靠運行。
